技术架构

本章节将深入介绍 Curvine 的技术架构，详细剖析其各层组件的功能、交互方式以及设计理念，帮助你全面了解 Curvine 系统的工作原理。

整体架构概述​

Curvine 采用分层设计的分布式架构，各组件职责明确，具备良好的可扩展性和高可用性。整个架构主要分为三层：控制层（Master）、存储层（Worker）、接入层（客户端：FUSE、SDK、CLI、S3 网关），共同完成数据的存储、处理和管理。

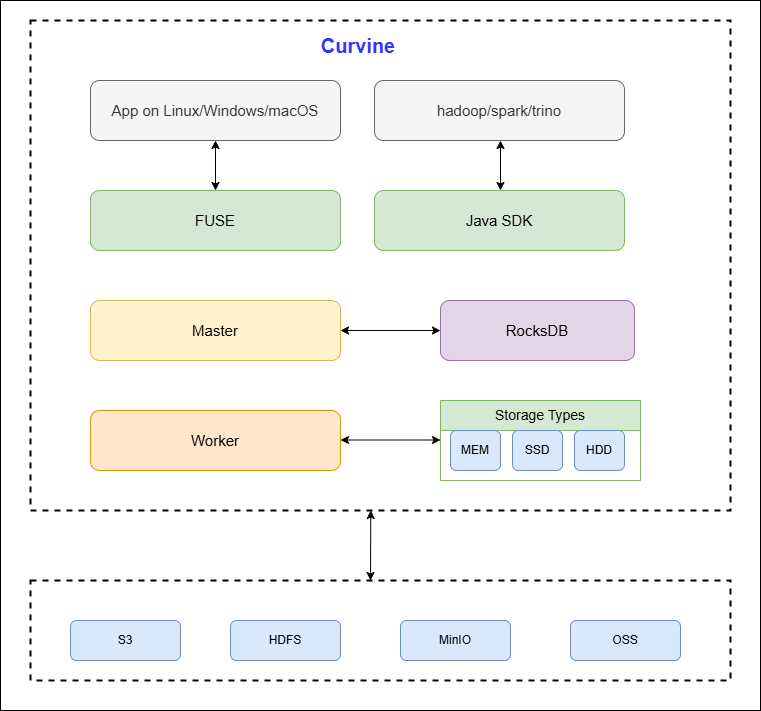

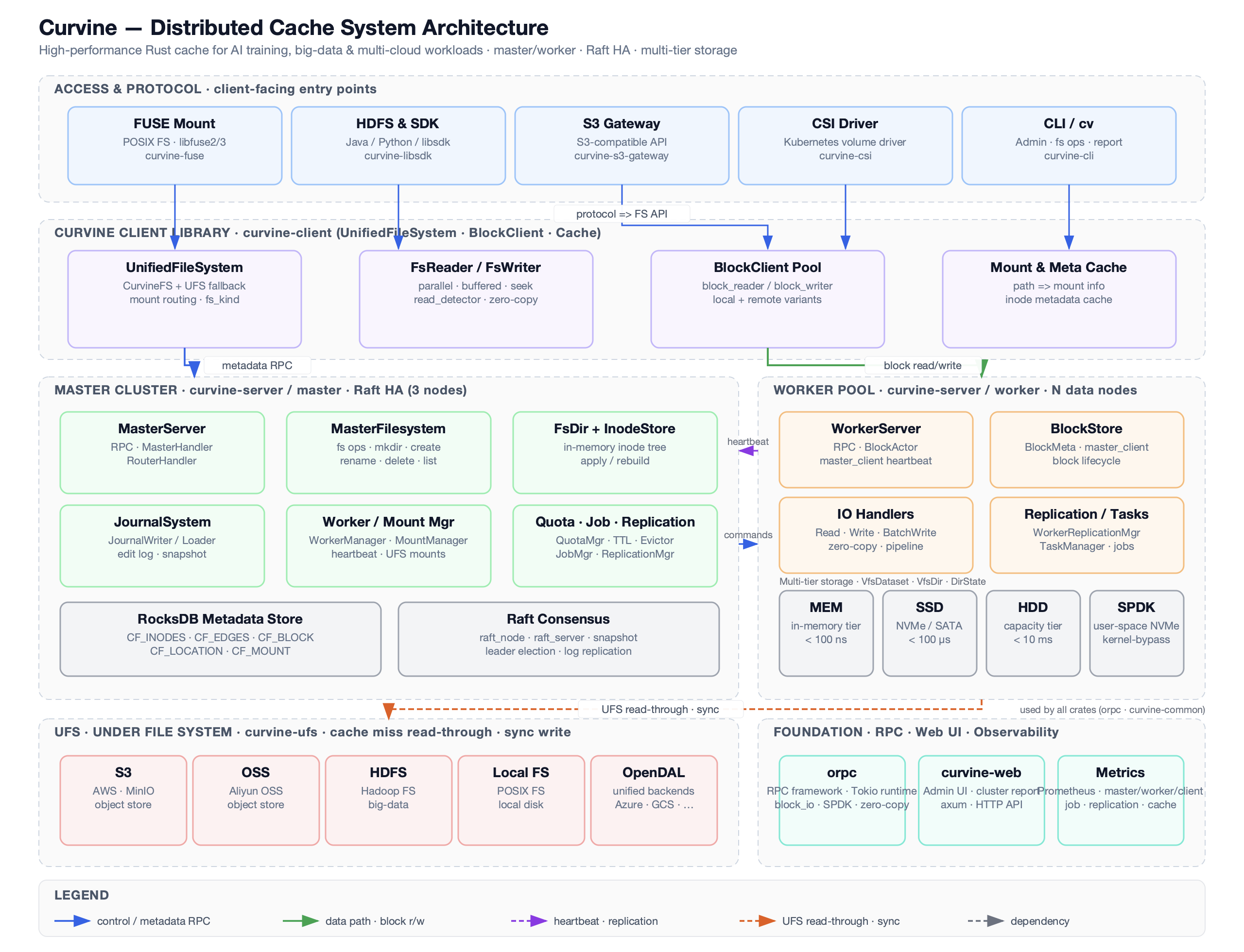

Curvine 由三个主要服务器端角色加上客户端和 UFS 组成：

mount-arch

Curvine 客户端：数据读写操作由客户端实现，通过 RPC 调用 Curvine 服务器端接口（从 Master 获取元数据，从 Worker 获取块数据）。客户端支持多种访问方式：

  • FUSE 挂载：通过 libfuse/3 的 POSIX 兼容挂载 (curvine-fuse)
  • HDFS & SDK：Java / Python / libsdk 接口
  • S3 网关：S3 兼容 API (curvine-s3-gateway)
  • CSI 驱动：Kubernetes 卷驱动 (curvine-csi)
  • CLI (cv)：文件系统操作、报告和集群管理的管理工具

内部，客户端层由以下组成：

  • UnifiedFileSystem：提供 CurvineFS + UFS 回退的统一命名空间
  • FsReader / FsWriter：并行、缓冲的 I/O，具有零拷贝优化
  • BlockClient Pool：管理本地和远程访问的 block_reader / block_writer
  • Mount & Meta Cache：缓存挂载信息和 inode 元数据

Master：核心控制节点；负责元数据（目录树、文件 inode、块位置）、Worker 注册、块分配和 UFS 挂载表。Master 可以作为多个节点运行，形成 Raft 组以实现高可用性；只有 Raft Leader 处理元数据写入。

Master 集群主要包括：

  • MasterServer：RPC 处理和路由
  • MasterFilesystem：文件系统操作（mkdir、create、rename、delete、list）
  • FsDir + InodeStore：内存中的 inode 树和元数据管理
  • JournalSystem：编辑日志和快照以进行恢复
  • Worker / Mount Manager：Worker 心跳和 UFS 挂载管理
  • Quota / Job / Replication：配额控制、TTL、驱逐、复制调度
  • RocksDB Metadata Store：持久元数据存储
  • Raft Consensus：Leader 选举和日志复制

Worker：存储块数据并服务块读写 RPC；通过心跳向 Master 上报。不保存文件系统元数据。

每个 Worker 节点包括：

  • WorkerServer：处理块 I/O RPC 和心跳
  • BlockStore：管理块生命周期和本地存储
  • IO Handlers：读/写管道，具有零拷贝
  • Replication / Tasks：后台复制和任务调度

Worker 支持多层存储：

  • MEM：内存层（< 100 ns）
  • SSD：NVMe / SATA（< 100 µs）
  • HDD：容量层（< 10 ms）
  • SPDK：用户空间 NVMe 加速

UFS：底层存储（S3、HDFS 等）通过 Curvine 的数据编排访问；Curvine 在挂载的 UFS 路径和原生路径上提供统一文件系统视图。

支持的 UFS 类型包括：

  • S3 / MinIO
  • OSS
  • HDFS
  • Local FS
  • OpenDAL (Azure, GCS, etc.)

此外，Curvine 提供基础组件：

  • orpc：高性能 RPC 框架（基于 Tokio，零拷贝）
  • curvine-web：管理 UI 和集群管理
  • Metrics：基于 Prometheus 的监控（master/worker/client、job、cache）

部署拓扑与组件角色见 部署架构；内部数据流（journal、回放、客户端读写）见 基本架构。

高性能设计​

Curvine为了实现高性能、高并发、低资源消耗的目标，采用了以下技术和设计原则：

  • 纯Rust实现：Curvine 采用纯 Rust 语言实现，避免了传统语言的性能瓶颈和资源消耗，同时也保证了代码的安全性和稳定性。
  • 高性能RPC框架：Curvine实现了自定义rpc通信框架，支持高效的数据传输，在框架内实现了异步IO和零拷贝；
  • 零成本抽象： 零成本抽象设计，核心模块直接对接底层系统，避免了不必要的抽象层，提高了系统性能和资源利用率。
  • 异步IO：异步IO设计，充分利用了系统资源，避免了阻塞等待，提高了系统的并发处理能力。
  • 零拷贝：零拷贝设计，避免了数据的复制和内存的分配，减少了系统的内存占用和资源消耗。

高可用设计​

Curvine 采用分布式架构设计，通过多副本机制和故障转移机制保证系统的高可用性。

  • Raft协议：使用用 Raft 协议实现分布式一致性，保证数据的一致性和可靠性。
  • 故障转移机制：故障自动转移，当主节点故障时，自动切换到备用节点，保证系统的高可用性。
  • 多副本机制：多副本机制，保证数据的冗余备份，提高系统的可靠性和容错能力。
  • 快照机制：轻量级快照机制，定期备份数据，提高系统的恢复速度和稳定性。
