Curvine 架构深度解析：系统设计、容器架构与数据流
Curvine 是一个 AI-Native 和 Cloud-Native 的分布式缓存文件系统，完全使用 Rust 编写。它诞生于 OPPO，目前是 CNCF Landscape 项目，在云对象存储之上提供完整的 POSIX 语义，为 AI 训练、推理和大数据负载提供本地磁盘级的性能，同时以 S3、OSS、GCS、Azure Blob 和 HDFS 作为持久化存储后端。
本文将从三个维度剖析 Curvine 的架构：整体系统上下文、容器级服务拆分，以及端到端的读写数据流。

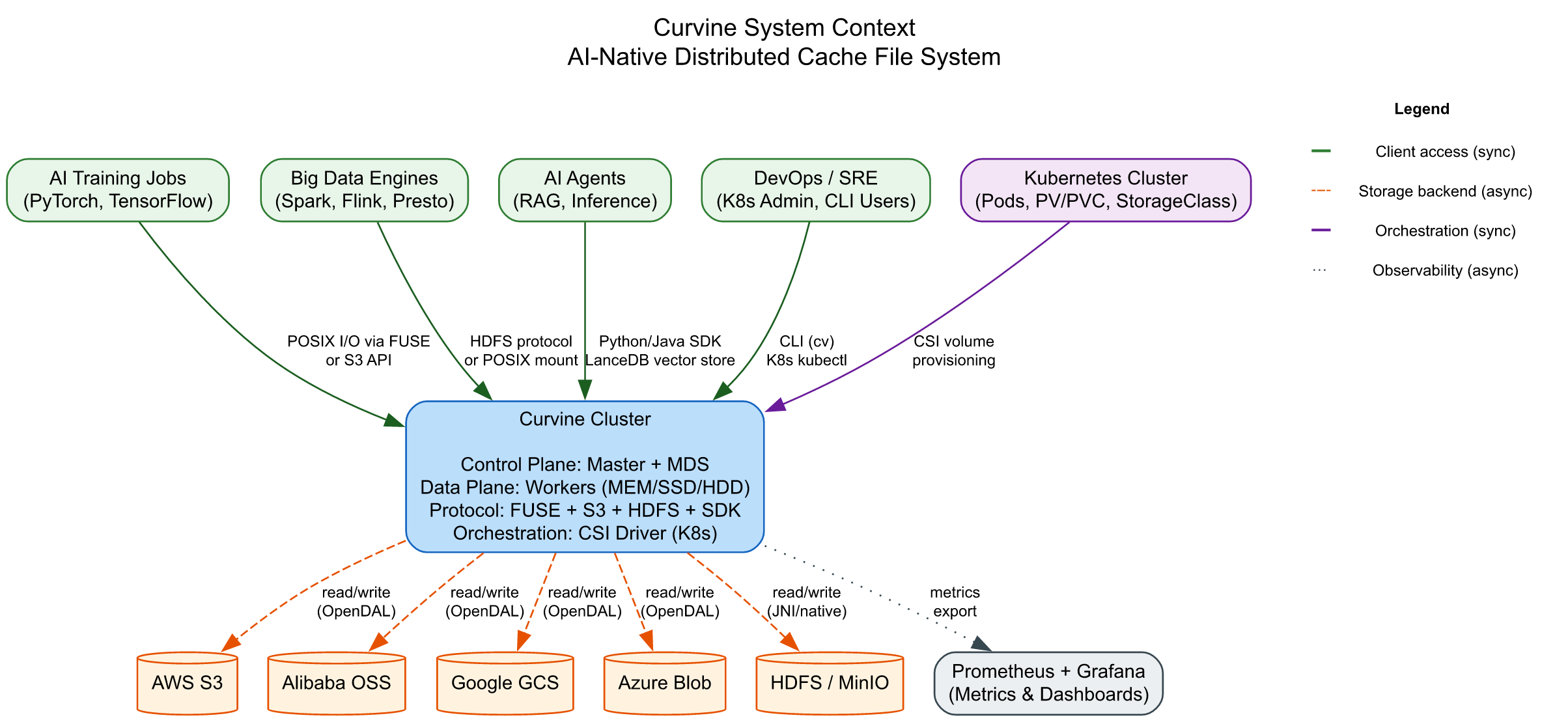

一、系统上下文：谁在使用 Curvine，它依赖什么
从最高层视角来看，Curvine 位于计算负载和持久化存储之间。它向上暴露多种访问协议，向下扇出到各类对象存储后端。
上游消费者
| 消费者 | 访问方式 |
|---|---|
| AI 训练任务（PyTorch、TensorFlow） | 通过 FUSE 挂载的 POSIX I/O 或 S3 兼容网关 |
| 大数据引擎（Spark、Flink、Presto） | HDFS 协议适配器或 POSIX 挂载 |
| AI Agent（RAG、推理） | Python/Java SDK，LanceDB 向量存储集成 |
| DevOps / SRE | CLI 工具（cv）、Kubernetes kubectl、Web 控制台 |
| Kubernetes | CSI Driver 动态 PV/PVC 供给 |
Curvine 与大数据引擎的集成是透明的——无需自定义连接器。Spark、Flink 和 Presto 通过标准 POSIX 或 HDFS 接口访问 Curvine，现有管道无需任何修改即可使用。
下游存储后端
所有持久化存储都通过 UFS（Underlying File System，底层文件系统） 层进行抽象：
- AWS S3、阿里云 OSS、Google GCS、Azure Blob、腾讯云 COS — 通过 Apache OpenDAL 适配器
- HDFS / WebHDFS — 通过 JNI 桥接或 OpenDAL 原生支持
- 阿里云 OSS-HDFS（JindoFS） — 通过原生 FFI 适配器
- MinIO 及任何 S3 兼容存储
可观测性
Curvine 从所有服务导出 Prometheus 指标，并内置 Grafana 仪表盘模板，用于集群健康、缓存命中率、Worker 利用率和 I/O 吞吐量的监控。

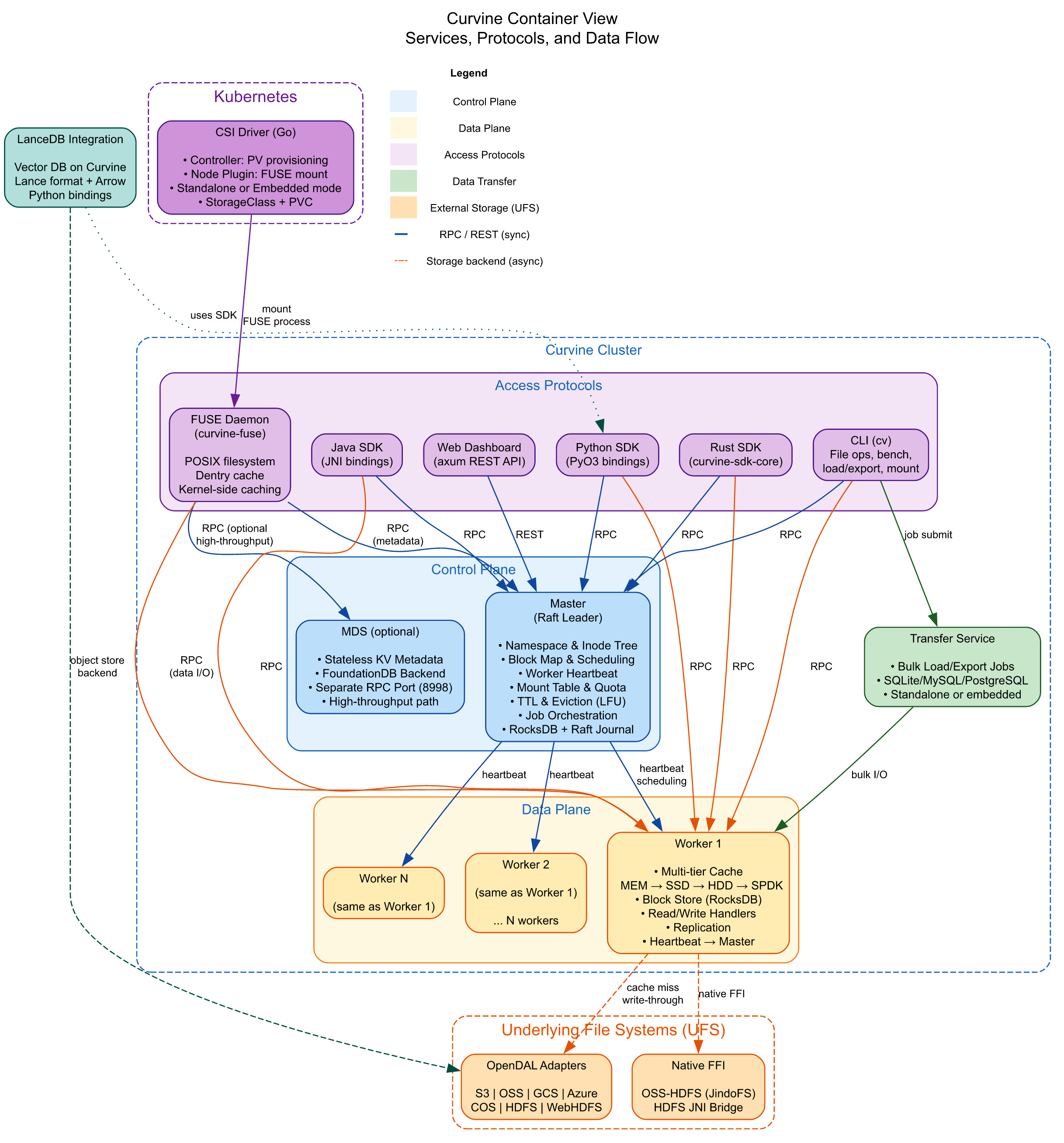

二、容器视图：服务、协议与内部边界
深入 Curvine 集群内部，架构清晰地分为三个平面：控制面、数据面和访问协议层。
控制面
控制面负责元数据管理、调度和集群协调。
Master 是集群的大脑。它以 Raft 复制的 Leader 节点运行，负责：
- 命名空间与 Inode 树 — 完整的文件和目录层级结构
- Block Map 与调度 — 将文件块映射到 Worker 节点，支持五种调度策略（本地优先、轮询、随机、负载均衡、加权）
- Worker 心跳 — 健康监测和容量追踪
- 挂载表与配额 — UFS 挂载点管理和目录级配额
- TTL 与淘汰 — 生存期管理和基于 LFU 的缓存淘汰
- 任务编排 — 协调批量数据加载和导出任务
- 持久化 — RocksDB 存储 inode 数据，Raft 日志用于复制和高可用
MDS（元数据服务） 是一个可选的无状态元数据路径，后端为 FoundationDB（生产环境）或内存存储（开发环境）。它为需要绕过 Raft 日志的高吞吐量工作负载提供替代的元数据通道。
数据面
Worker 是存储和服务文件块的数据节点。每个 Worker 实现了多级缓存层级：
MEM → SSD → HDD → SPDK（NVMe-oF/RDMA）
热数据自动提升到更快的层级；冷数据降级或淘汰。每个 Worker 维护：
- Block Store — 以 RocksDB 存储块元数据，本地文件系统存储块数据
- 读写处理器 — 直接响应客户端 I/O 的 RPC 处理器
- 复制 — 由 Master 管理的块级复制
- 心跳 — 定期向 Master 上报状态
Worker 可选使用 SPDK（Storage Performance Development Kit）通过 RDMA 直接访问 NVMe 设备，绕过内核以获得超低延迟。
访问协议
Curvine 暴露五种访问路径，全部汇聚到同一内部 RPC 层：
| 协议 | 实现 | 适用场景 |
|---|---|---|
| FUSE | curvine-fuse（fuse2/fuse3） | 任何 Linux 应用的 POSIX 文件系统挂载 |
| Java SDK | 通过 curvine-libsdk-java 的 JNI 绑定 | JVM 大数据应用 |
| Python SDK | 通过 curvine-libsdk-python 的 PyO3 绑定 | AI/ML 训练脚本、数据管道 |
| Rust SDK | curvine-sdk-core | 原生 Rust 应用 |
| CLI | cv 命令 | 文件操作、性能测试、挂载管理 |
| Web 控制台 | axum REST API | 集群监控和管理 |
Unified FS（curvine-unified-fs）是内部抽象层，在缓存未命中时透明地回退到 UFS（对象存储），应用无需关心数据是本地缓存还是远端获取。
Kubernetes 集成
CSI Driver（curvine-csi）是一个 Go 编写的容器存储接口实现：
- Controller — 动态 PV 供给（CreateVolume/DeleteVolume）
- Node Plugin — 每个节点的 FUSE 挂载生命周期管理
- 两种模式：Standalone（FUSE 在独立 MountPod 中，推荐）或 Embedded（FUSE 在 CSI 容器内）
- StorageClass —
volumeBindingMode: Immediate，allowVolumeExpansion: true
Transfer Service（数据传输服务）
Transfer Service 处理批量数据搬运——将数据从 UFS 加载到 Curvine 缓存，或将 Curvine 数据导出到外部系统。它维护自己的任务存储（默认 SQLite，可选 MySQL 和 PostgreSQL），可以独立运行或嵌入在 Master 中。
LanceDB 集成
Curvine 集成了 LanceDB，在 Curvine 的对象存储之上提供向量数据库层。基于 Lance 列式格式和 Apache Arrow 构建，使 AI 应用能够直接通过 Curvine 的存储后端存储和查询向量嵌入。

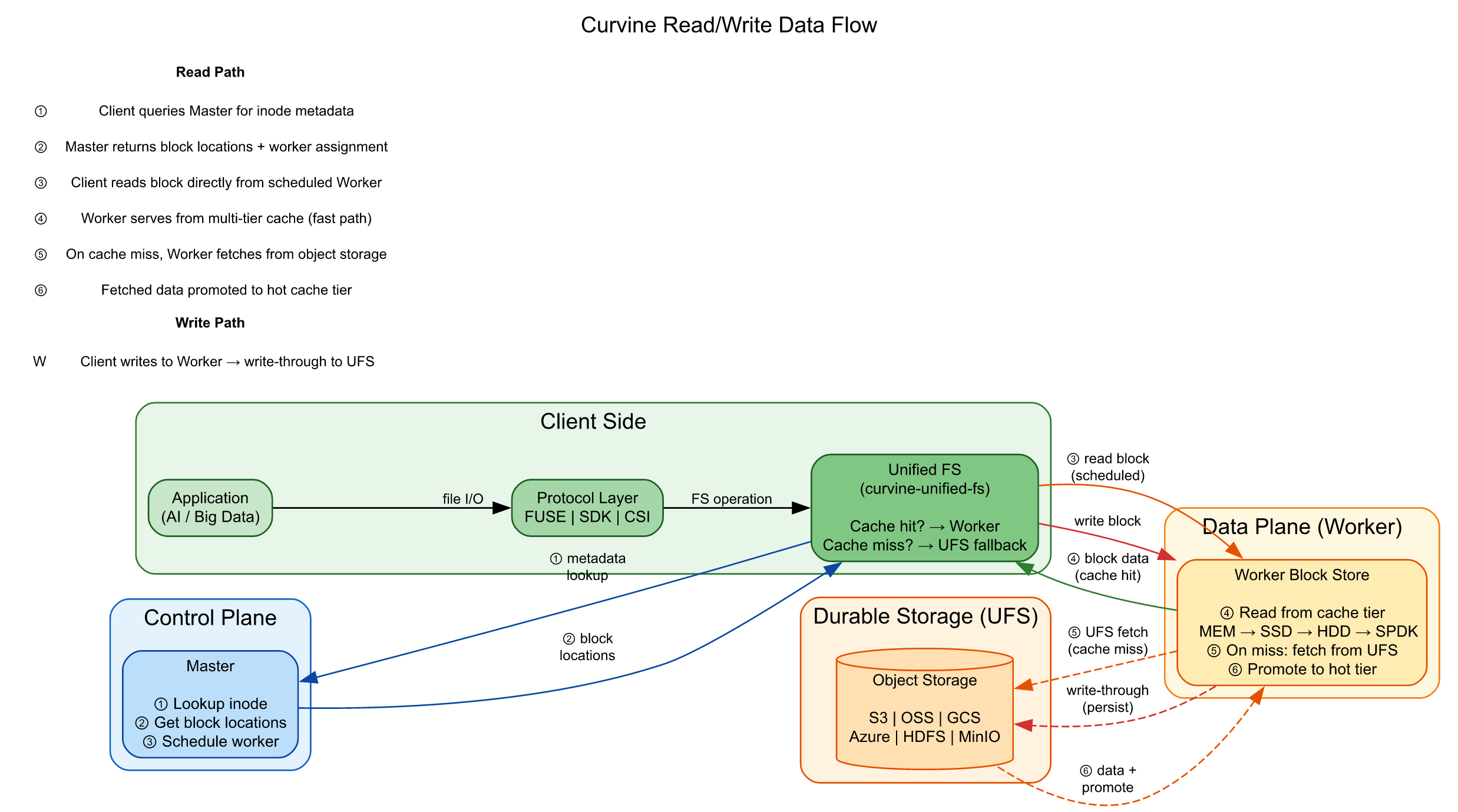

三、数据流：读写操作如何穿越系统
理解数据流可以揭示 Curvine 为何能在热数据上实现本地磁盘级性能，同时保持对象存储的持久性。
读路径（6 步）
应用 → 协议层 → Unified FS → Master（元数据）→ Worker（数据）→ [缓存未命中时访问 UFS]
-
元数据查询 — 客户端向 Master 发送 RPC，将文件路径解析为 inode 元数据和块位置。
-
块位置响应 — Master 返回块 ID 列表以及持有（或可获取）这些块的 Worker 节点。
-
调度读取 — 客户端通过 RPC 直接连接到分配的 Worker 读取请求的块。这避免了数据经过 Master 中转。
-
缓存命中（快速路径） — Worker 从其多级缓存（MEM → SSD → HDD → SPDK）中提供数据块。这是热路径——延迟与本地磁盘相当。
-
缓存未命中（UFS 获取） — 如果块未缓存，Worker 通过 OpenDAL 适配器或原生 FFI 桥接从底层对象存储（S3、OSS、HDFS 等）获取数据。
-
缓存提升 — 获取的块被写入 Worker 的缓存，根据访问频率提升到相应的层级。后续读取直接命中缓存。
写路径
应用 → 协议层 → Unified FS → Worker（写入）→ UFS（write-through）
- 客户端通过 RPC 将数据块直接写入分配的 Worker。
- Worker 写入本地缓存层，并执行 write-through 将数据持久化到底层对象存储。
- Master 通过 Raft 复制的日志更新新的块元数据。
关键设计特性
- 元数据与数据路径分离 — 元数据通过 Master（或 MDS）处理，数据直接走 Worker。这防止 Master 成为吞吐量瓶颈。
- 客户端到 Worker 的直接 I/O — 一旦 Master 提供了块位置，客户端直接与 Worker 通信。数据吞吐量随 Worker 数量线性扩展。
- 透明的 UFS 回退 — Unified FS 层透明地处理缓存未命中。应用看到的是统一的 POSIX 命名空间，无论数据物理上存储在哪里。
- 多级自动提升 — 频繁访问的数据迁移到更快的层级（MEM/SSD），冷数据降级到 HDD 或完全淘汰。
四、技术栈总结
| 层级 | 技术 |
|---|---|
| 编程语言 | Rust（核心）、Go（CSI Driver） |
| 异步运行时 | Tokio |
| RPC | 基于 protobuf（prost）的自定义 RPC，TCP 传输 |
| 元数据存储 | RocksDB + Raft 日志（Master），FoundationDB（MDS） |
| 对象存储 | Apache OpenDAL（S3/OSS/GCS/Azure/COS/HDFS/WebHDFS） |
| 硬件加速 | SPDK（NVMe-oF/RDMA），mimalloc/jemalloc |
| 向量数据库 | LanceDB + Lance + Apache Arrow |
| Kubernetes | CSI Driver（Go），FUSE MountPod |
| 可观测性 | Prometheus 指标 + Grafana 仪表盘 |
| 构建系统 | Makefile + Cargo workspace，Docker（CentOS/Rocky/Ubuntu/Amazon） |
五、总结
Curvine 的架构围绕三个核心原则设计：
- 关注点分离 — 控制面（Master/MDS）处理元数据；数据面（Worker）处理 I/O；协议层处理访问多样性。
- 通过缓存实现性能 — 多级缓存（MEM → SSD → HDD → SPDK）配合自动提升，为热数据提供本地磁盘级延迟。
- 通过抽象实现持久性 — UFS 层将 Curvine 与任何单一存储后端解耦，允许 S3、OSS、GCS、Azure 或 HDFS 作为持久层，无需修改应用。
最终结果是：一个为 AI 训练任务、大数据引擎和 Kubernetes 工作负载提供统一 POSIX 接口的系统——兼具本地存储的速度和云对象存储的持久性——全部封装在一个基于 Rust 的统一二进制文件中。
