大规模运行大语言模型（LLM）推理时，通常需要在 KV 缓存之间做出权衡：要么为不断增长的 KV 缓存支付更大规格的 GPU 实例费用，要么接受较慢的首字延迟（TTFT），因为相同的 prompt 会在每次请求时被重新计算。对于跨业务线端点、检索增强生成（RAG）流水线或多轮对话应用部署大量公开基础模型（FM）（如 Qwen、Llama、DeepSeek 等）的团队而言，这种权衡直接转化为更高的基础设施成本和更差的用户体验。

根本原因很直接。在生成阶段，vLLM 会把已经处理过的每个 token 的注意力键值（keys and values）存入 KV 缓存，从而避免在每一步重新计算。前缀缓存（prefix caching）在此基础上扩展，通过在共享相同前导 token（如公共系统 prompt）的请求之间复用该缓存。在 ml.g6e.4xlarge（每块 GPU 48 GB）这类高性价比实例上，一旦扣除模型权重和运行时分配，留给前缀缓存的内存就很有限，并且随着模型变大或并发升高而进一步收紧。长 prompt 的缓存命中率下降，相同的系统 prompt 在每次请求时都被重新 prefill，水平扩展的 vLLM 副本各自维护隔离的缓存。路由到不同副本在功能上等同于一次冷启动。

在这篇文章中，我们在 Amazon SageMaker HyperPod 上构建一套分层 KV 缓存架构，将缓存层级从 GPU 和 CPU 内存延伸到一个共享的分布式 NVMe 池。它基于 HyperPod 的两项能力——托管分层 KV 缓存（Managed Tiered KV Cache）和智能路由（Intelligent Routing），并加入 Curvine（一个轻量级分布式缓存文件系统）作为共享 L2 层（GPU 到 CPU 到共享 NVMe）。借助这套设置，你可以以接近本地磁盘的速度在副本之间复用 KV 缓存。

我们将端到端地讲解实现过程，从启用 HyperPod 分层存储，到在节点本地 NVMe 上部署 Curvine Worker，再到为文件系统支持的 L2 打补丁 Inference Operator。在一次测试部署中，这套架构实现了高达 100% 的跨 Pod 缓存命中率、最高 2.7 倍的 TTFT 提升，以及约 56 毫秒的跨节点 L2 读取延迟（针对约 1,900 token 的 prompt）。完整的方法论与结果见"基准测试"一节。借助这套架构，原本需要 P5 实例的工作负载可以运行在成本更低的 G6e 实例上，从而降低每个端点的成本。实际节省取决于模型规模和流量特征。

方案设计​

核心思路是把 KV 缓存扩展到单 Pod 所能容纳的范围之外。与其接受每个 vLLM 副本各自孤立——拥有自己的 GPU 块、自己的 CPU 溢出区、互不共享——我们构建一个三层层级结构：L0（GPU HBM）、L1（本地 CPU/主机内存）和 L2（Curvine，一个跨节点共享缓存），并在其上叠加缓存感知的请求路由。

L0 —— GPU 前缀缓存。这是 vLLM 原生的分页注意力层，以最低访问延迟保存最热的 KV 块，但其容量只是模型权重之后剩余的 GPU 内存。在一块 48 GB 的 GPU 上，7B 模型在 bf16 下权重大约占用 14 GB，留给 KV 块的内存超过 30 GB，空间相当充裕，因此 L0 压力很小。32B 模型权重大约 64 GB，一块 48 GB 的 GPU 根本装不下。即便分片后，留给 KV 的内存也少得多，因此缓存很快被填满并在并发下被驱逐。随着模型规模和流量增大，这种不断缩小的余量正是为什么把缓存扩展到 GPU 之外如此重要。

L1 —— CPU 内存卸载。当 GPU 块被驱逐时，LMCache 会在它们丢失之前将其捕获到主机 DRAM 中。这运行在每个推理 Pod 内，并在你于 InferenceEndpointConfig CRD 中设置 enableL1Cache: true 时由 SageMaker HyperPod Inference Operator 自动管理。可以把它看作一张安全网。它速度快、Pod 本地，并由 InstanceMemoryAllocationPercentage 决定大小（建议从 20% 起步）。

L2 —— 共享分布式 NVMe 池。这是跨副本复用发生的地方。Curvine，一个轻量级分布式缓存文件系统，把 G6e/P5 实例自带的本地 NVMe 盘汇聚到一个命名空间，FUSE 客户端（一种用户态驱动，将该池呈现为一个普通挂载目录）以 ReadWriteMany PVC（PersistentVolumeClaim）形式挂载到每个推理 Pod。LMCache 通过其 fs:// 连接器读写，因此分布式池看起来就像一个本地目录。由于每个 Pod 都挂载同一个命名空间，一个副本写入的 KV 块可立即被其他副本读取。

Curvine 本身运维很简单：一个主节点（Primary Node，在 Curvine 文档中称为"Master"）处理元数据和日志，持久化在 Amazon Elastic Block Store（Amazon EBS）上以保证持久性；Worker 组件运行在每个 GPU 节点上，数据存储在节点 NVMe 上（通常挂载在 /opt/dlami/nvme/curvine-data）。如果某个 Worker 宕机，它持有的缓存会被重新计算，不存在数据丢失风险，因为这些 KV 块是可复现的。

智能路由 —— 把请求送到正确的副本。只有当请求落到已经持有相关 KV 块的副本上时，三层缓存才能发挥全部收益。HyperPod Inference Operator 内置一个路由器，支持三种策略：

策略适用场景
prefix-aware（默认）多轮对话、共享系统 prompt
kv-aware长文档处理、长会话
round-robin无状态批量推理、压测

路由器维护一棵前缀树（prefix-aware）或查询每个 Worker 的缓存状态（kv-aware），以选择最可能产生命中的副本。这一切透明完成，无需客户端改动。

各组件如何协同。Inference Operator 作为 Amazon Elastic Kubernetes Service（Amazon EKS）插件安装，管理整个生命周期。它启动带 LMCache 边车的 vLLM Pod，配置 L1 和 L2 后端，部署路由器，并暴露一个负载均衡端点。你在 InferenceEndpointConfig CRD（enableL1Cache、enableL2Cache、l2CacheBackend、routingStrategy）中声明想要的缓存拓扑，Operator 渲染出正确的环境变量、卷挂载和路由规则。目前的一个限制：CRD 的 l2CacheBackend 字段原生只接受 redis 或 tieredstorage。要把 L2 指向 Curvine FUSE 挂载，我们把 vLLM 容器规格中的 LMCACHE_REMOTE_URL 环境变量补丁为 fs://localhost:0/mnt/curvine/l2cache/。我们在实现的第 4 阶段讲解这个补丁。

最终效果是：请求到达路由器，被分发到前缀匹配最佳的副本，该副本依次检查 GPU 块（L0）、CPU（L1）、共享 NVMe 池（L2）。只有在完全未命中时才从头重新 prefill。对于中高 prompt 重叠度（约 40% 以上共享前导 token，例如公共系统 prompt 或共享 RAG 上下文）的工作负载，跳过这次重新 prefill 能显著降低 TTFT。

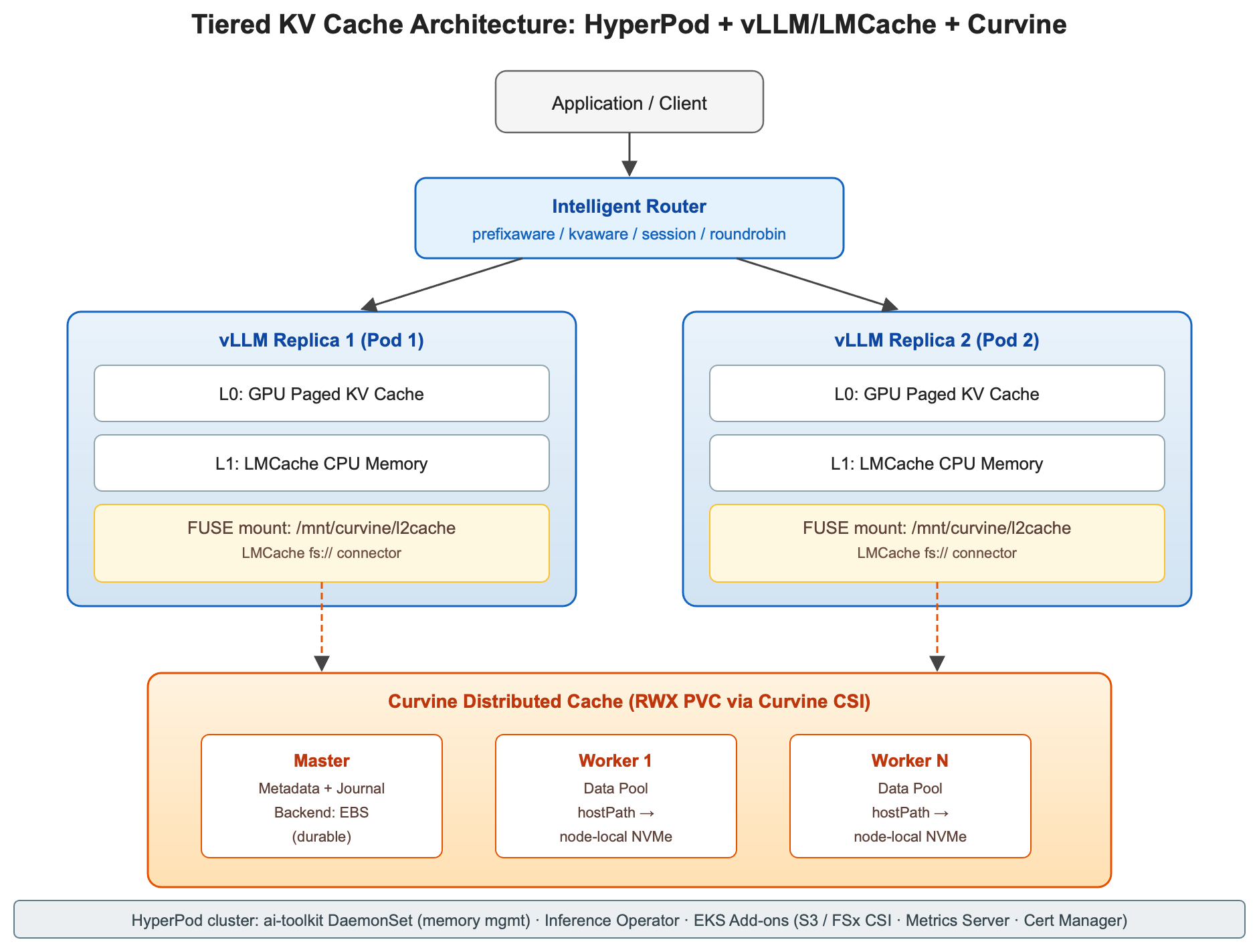

图 1 展示了完整数据路径。每个 vLLM Pod 叠加 L0 GPU 前缀缓存和 L1 CPU 卸载。在它们之下，所有 Pod 共享由节点本地 NVMe 汇聚而成、经 FUSE 以 ReadWriteMany 挂载的 Curvine 分布式文件系统上的 L2 层，Curvine 元数据节点则持久化到 Amazon EBS。HyperPod 智能路由器位于前端，将每个请求导向最可能已持有相关缓存的副本。

图 1：分层 KV 缓存架构

图 1：分层 KV 缓存架构

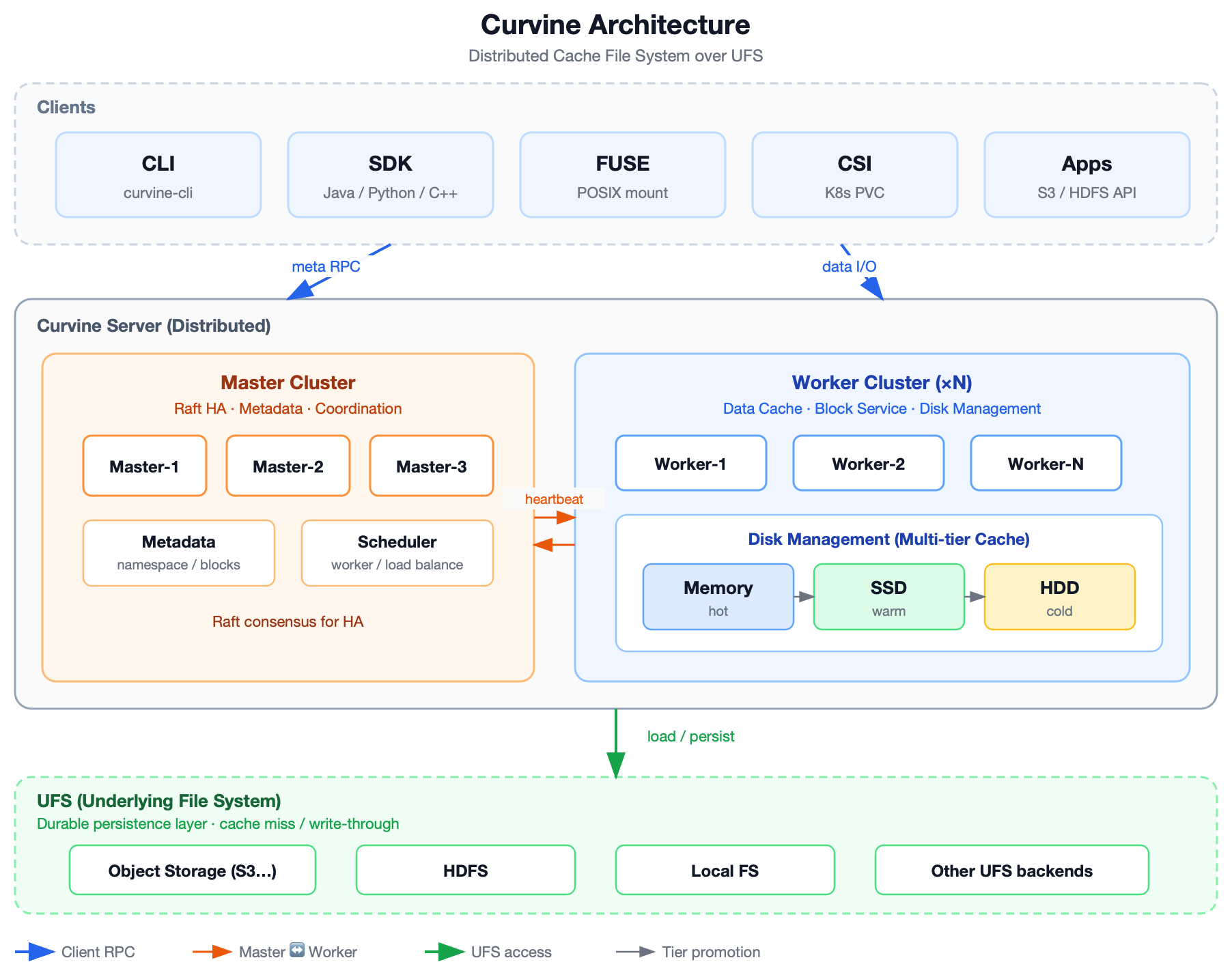

Curvine 是一个高性能分布式缓存文件系统，位于应用与底层存储（如 Amazon Simple Storage Service（Amazon S3）、HDFS 或 NAS）之间。客户端通过 CLI、SDK、FUSE 或 CSI 访问它。主节点处理元数据，Worker 以本地磁盘缓存提供低延迟 I/O 数据服务。图 2 展示了 Curvine 架构及其关键组件。

图 2：Curvine 架构

图 2：Curvine 架构

Curvine 工作原理（集群视角）：

  • 客户端向 Master 发送元数据 RPC，向 Worker 发送数据 I/O。
  • Master 通过心跳协调 Worker，并放置块以实现负载均衡和高可用。
  • Worker 读写本地分层，并按热度提升/降级数据。
  • 在未命中或策略驱动的持久化时，Curvine 从 UFS 加载/转储数据，因此持久性保留在底层存储上，而 Curvine 加速访问。

前置条件​

Amazon SageMaker HyperPod 分层存储是一项集群级能力，为推理工作负载提供节点本地缓存层。分层存储激活后，SageMaker HyperPod 会在每个 GPU 节点上部署 ai-toolkit DaemonSet，预留一部分可配置的主机内存（InstanceMemoryAllocationPercentage）用于 L1 CPU 卸载，并将本地 NVMe 实例存储暴露在 /opt/dlami/nvme 下，以便 Curvine Worker 将其汇聚成共享 L2 命名空间。当 enableL1Cache 和 enableL2Cache 在 InferenceEndpointConfig CRD 上设置时，Inference Operator 会自动消费这些分层。

本 walkthrough 假设你有一个由 Amazon EKS 编排的 SageMaker HyperPod 集群。要创建一个，请参阅 SageMaker 文档中的"用 Amazon EKS 编排 SageMaker HyperPod 集群"，或使用 AWS CloudFormation，借助 AWSome Distributed AI 仓库上的参考模板。至少准备两个 GPU 节点。单节点无法演示跨节点复用。本文全程使用集群名 hyperpod-cluster-eks 和美国西部（俄勒冈）AWS 区域（us-west-2）作为示例，请用你自己的集群名和区域替换，以便在你的账户中复现本方案。

确认以下条件就位：

  • 带 NVMe 的 GPU 容量：一个至少有一个 GPU 实例组的 SageMaker HyperPod EKS 集群。推荐 G6e 或 P5，因为其本地 NVMe 会被 Curvine 汇聚为 L2。
  • CLI 工具：在你的工作站上：AWS Command Line Interface（AWS CLI）v2（具备 sagemaker:UpdateCluster 和 eks:CreateAddon 权限）、用 aws eks update-kubeconfig 配置好针对该集群的 kubectl，以及 Helm v3。
  • 用于 EBS 挂载的 AWS Identity and Access Management（IAM）：授予 EBS CSI 驱动角色 sagemaker:AttachClusterNodeVolume、sagemaker:DetachClusterNodeVolume 和 eks:Describe*，以便 Curvine 元数据节点能挂载其 EBS 卷。保持 Amazon Virtual Private Cloud（Amazon VPC）CNI 和 EBS CSI 插件为最新版本。
  • 模型权重：本文从 HuggingFace 拉取 Qwen2-7B，因此无需存储桶。若要自行暂存权重，请使用一个 Amazon S3 存储桶，并授予 SageMaker HyperPod 执行角色读取权限。TLS 证书会自动生成。

分层存储在第 1 阶段启用。Inference Operator、Amazon S3 和 Amazon FSx CSI 驱动、Metrics Server 和 Cert Manager 在第 2 阶段（或通过控制台 Quick Install）安装，EBS CSI 驱动和 Curvine 在第 3 阶段。

分步实现​

以下流程以本实现为示例，组织为五个阶段。所示集群名和区域为占位符，请替换为你自己的。

第 1 阶段：启用 HyperPod 分层存储​

分层存储是一个集群级开关。一旦激活，HyperPod 会自动在每个节点上部署 ai-toolkit DaemonSet。

# 通过 update-cluster 在现有集群上启用（推荐）
aws sagemaker update-cluster \
  --cluster-name hyperpod-cluster-eks \
  --tiered-storage-config Mode=Enable,InstanceMemoryAllocationPercentage=20 \
  --node-recovery Automatic

API 注意。仅带 --tiered-storage-config 调用 update-cluster 会返回 ValidationException。必须同时提供 --node-recovery 或 --instance-groups 之一。做法是先通过 describe-cluster 读取当前 NodeRecovery 值并原样回传。这对集群配置没有副作用。

InstanceMemoryAllocationPercentage 接受 20–100。从 20 起步，根据观察到的吞吐和命中率按需调高。用以下命令验证：

aws sagemaker describe-cluster --cluster-name hyperpod-cluster-eks \
  --query 'TieredStorageConfig'
# 预期: {"Mode": "Enable", "InstanceMemoryAllocationPercentage": 20}

kubectl get ds -n aws-hyperpod ai-toolkit
# 预期:
# NAME        DESIRED  CURRENT  READY  UP-TO-DATE  AVAILABLE  NODE SELECTOR  AGE
# ai-toolkit  2        2        2      2           2          <none>         45s

第 2 阶段：安装 Inference Operator 及依赖​

最便捷的方式是在 SageMaker 控制台使用 Quick Install，它会一次性配置 IAM 角色并安装 S3 CSI、FSx CSI、Metrics Server、Cert Manager 和 Inference Operator。CLI 替代方案：

EKS_CLUSTER_NAME=$(aws sagemaker describe-cluster --cluster-name hyperpod-cluster-eks \
  --query 'Orchestrator.Eks.ClusterArn' --output text | cut -d'/' -f2)

for addon in aws-mountpoint-s3-csi-driver aws-fsx-csi-driver metrics-server cert-manager; do
  aws eks create-addon --cluster-name $EKS_CLUSTER_NAME --addon-name $addon --region us-west-2
done

aws eks create-addon \
  --cluster-name $EKS_CLUSTER_NAME \
  --addon-name amazon-sagemaker-hyperpod-inference \
  --configuration-values file://addon-config.json \
  --region us-west-2

第 3 阶段：部署 Curvine 分布式缓存​

部署 Curvine 之前必须满足若干前置条件。将 VPC CNI 插件和 EBS CSI 驱动升级到当前版本，推荐使用 IRSA 而非 Pod Identity，以避免节点上额外的 IP 消耗。授予 aws-ebs-csi-dri-role 前置条件中列出的 EBS 挂载权限（缺少这些权限，SageMaker HyperPod 节点上的 EBS 挂载会返回 ValidationException）。最后，确认集群中有一个可用的 EBS StorageClass（例如 ebs-sc）。用 kubectl get sc 查看实际名称。在 SageMaker HyperPod EKS 集群上，默认 EBS StorageClass 通常是 gp3。在后续 Helm 安装中用该名称作为 master.storage.meta.storageClass 和 master.storage.journal.storageClass，或先创建一个 ebs-sc StorageClass：

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: ebs-sc
provisioner: ebs.csi.aws.com
volumeBindingMode: WaitForFirstConsumer
reclaimPolicy: Delete

安装 Curvine CSI​

helm repo add curvine https://curvineio.github.io/helm-charts
helm repo update

helm install curvine-csi curvine/curvine-csi \
  -n curvine --create-namespace \
  --version 0.3.2-alpha \
  --set controller.sidecars.provisioner.image=registry.k8s.io/sig-storage/csi-provisioner:v3.6.0 \
  --set node.sidecars.nodeDriverRegistrar.image=registry.k8s.io/sig-storage/csi-node-driver-registrar:v2.10.0 \
  --set controller.container.securityContext.privileged=true \
  --set node.container.securityContext.privileged=true

kubectl get csidrivers | grep curvine  # 确认驱动已注册

CSI 安装不会自动创建 StorageClass，需要手动创建：

kubectl apply -f - <<'EOF'
apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: curvine-sc
provisioner: curvine
reclaimPolicy: Delete
volumeBindingMode: Immediate
allowVolumeExpansion: true
parameters:
  master-addrs: "curvine-master-0.curvine-master.curvine.svc.cluster.local:8995"
  fs-path: "/l2cache"
  path-type: "DirectoryOrCreate"
EOF

kubectl get sc curvine-sc  # 确认 curvine-sc 已创建

Curvine CSI 0.3.x 及以后版本要求三个 StorageClass 参数：master-addrs（Curvine master RPC 端点，必须与 Helm 安装创建的 service DNS 匹配，若 master 组件有多个副本则用逗号分隔多个地址）、fs-path（Curvine 文件系统内的挂载路径前缀）和 path-type（DirectoryOrCreate 让 CSI 自动创建目录）。缺少它们，PVC 供应会失败并报 Parameter 'master-addrs' is required。

安装 Curvine 服务端（主节点 + Worker 组件）​

对于 KV 缓存工作负载，节点本地 NVMe 加 hostPath 是推荐的 Worker 数据后端：G6e/P5 实例自带 NVMe（约 3 GB/s），性能远超 EBS gp3，无额外成本，且对于可恢复的缓存数据丢失是可接受的。

# 第 1 步：首次安装（引导）。格式化标志会初始化元数据/日志/数据目录。
# 0.3.x 上必须，否则 master pod 会以 "RocksDB directories not found" 失败。
helm install curvine curvine/curvine -n curvine --create-namespace \
  --version 0.3.2-alpha \
  --set image.pullPolicy=Always \
  --set cluster.formatMaster=true \
  --set cluster.formatWorker=true \
  --set cluster.formatJournal=true \
  --set master.replicas=1 \
  --set worker.replicas=2 \
  --set "master.nodeSelector.sagemaker\.amazonaws\.com/compute-type=hyperpod" \
  --set "worker.nodeSelector.sagemaker\.amazonaws\.com/compute-type=hyperpod" \
  --set master.storage.meta.storageClass=ebs-sc \
  --set master.storage.journal.storageClass=ebs-sc \
  --set "worker.storage.dataDirs[0].name=data1" \
  --set "worker.storage.dataDirs[0].type=SSD" \
  --set "worker.storage.dataDirs[0].enabled=true" \
  --set "worker.storage.dataDirs[0].size=100Gi" \
  --set "worker.storage.dataDirs[0].storageClass=" \
  --set "worker.storage.dataDirs[0].hostPath=/opt/dlami/nvme/curvine-data" \
  --set "worker.storage.dataDirs[0].mountPath=/data/data1"

# 第 2 步：所有 pod Running 后，立即禁用格式化标志，
# 以免未来 pod 重启时重新格式化并清空已有缓存/元数据：
helm upgrade curvine curvine/curvine -n curvine \
  --version 0.3.2-alpha --reuse-values \
  --set cluster.formatMaster=false \
  --set cluster.formatWorker=false \
  --set cluster.formatJournal=false

kubectl get pods -n curvine  # 确认 pod 保持 Running / 干净恢复

约束。Master 元数据和日志必须使用持久化的 EBS 存储。节点重建时丢失元数据或 WAL 是不可接受的。当 Worker dataDirs[0].storageClass 为空且设置了 hostPath 时，Helm chart 启用 hostPath 模式。两者互斥，必须且只能选其一。

为推理 Pod 创建 ReadWriteMany（RWX）PVC​

kubectl apply -f - <<'EOF'
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: curvine-pvc
  namespace: default
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: curvine-sc
  resources:
    requests:
      storage: 100Gi
EOF

kubectl get pvc curvine-pvc  # 等待 Bound 后再继续

第 4 阶段：部署带分层 KV 缓存的 vLLM 端点​

分层存储启用、Operator 安装、Curvine 运行之后，最后阶段部署推理端点并将其 L2 缓存指向 Curvine。这包含三步：用 InferenceEndpointConfig CRD 声明端点、给渲染出的 Deployment 打补丁以挂载 Curvine PVC，以及覆盖 Operator 注入的缓存 URL，使 L2 读写指向 Curvine。

用 Inference Operator 部署​

应用下面的 InferenceEndpointConfig CRD（deploy-qwen-kvcache.yaml）。SageMaker HyperPod Inference Operator 将其协调为一个 Deployment、vLLM Pod（每个带 LMCache 边车）、智能路由器和一个负载均衡端点。与标准部署有三点不同：

  • 模型来源是 huggingface：Operator 内置的 init 容器在 Pod 启动时把权重下载到 /opt/ml/model，因此无需 S3 暂存。（若你倾向自行暂存权重，可设 modelSourceType: s3 并配 s3Storage 块。）
  • LMCACHE_REMOTE_URL 故意未列入 CRD。当 enableL2Cache: true 时，Operator 注入自己的值。在此处也声明会产生重复 env 条目，之后需要按索引查找并删除。把它留空，用下一节的补丁覆盖注入值。
  • tlsConfig 被省略：它不是必填字段，Operator 会自动把端点证书生成到其默认输出桶。
# deploy-qwen-kvcache.yaml
apiVersion: inference.sagemaker.aws.amazon.com/v1
kind: InferenceEndpointConfig
metadata:
  name: qwen2-7b-instruct-kvcache
  namespace: default
spec:
  modelName: qwen2-7b-instruct
  instanceType: ml.g6e.4xlarge
  invocationEndpoint: v1/chat/completions
  replicas: 2
  modelSourceConfig:
    modelSourceType: huggingface   # Operator 下载权重到 /opt/ml/model
    prefetchEnabled: true
    huggingFaceModel:
      modelId: Qwen/Qwen2-7B-Instruct   # 公开模型；受控模型请加 tokenSecretRef
  kvCacheSpec:
    enableL1Cache: true
    enableL2Cache: true
    l2CacheSpec:
      l2CacheBackend: "tieredstorage"   # 占位以通过 CRD 校验；由第 4 阶段补丁覆盖
  intelligentRoutingSpec:
    enabled: true
    routingStrategy: prefixaware
  # tlsConfig 故意省略：Operator 自动把端点证书生成到其默认输出桶。
  metrics:
    enabled: true
    modelMetrics:
      port: 8000
  loadBalancer:
    healthCheckPath: /health
  worker:
    image: public.ecr.aws/deep-learning-containers/vllm:0.11.1-gpu-py312-cu129-ubuntu22.04-ec2-v1.0
    args:
      - "--model"
      - "/opt/ml/model"
      - "--max-model-len"
      - "16384"
      - "--tensor-parallel-size"
      - "1"
    resources:
      limits:
        nvidia.com/gpu: "1"
      requests:
        cpu: "8"
        memory: 32Gi
        nvidia.com/gpu: "1"
    modelInvocationPort:
      containerPort: 8000
      name: http
    modelVolumeMount:
      name: model-weights
      mountPath: /opt/ml/model
    environmentVariables:
      # 不要在此加 LMCACHE_REMOTE_URL：enableL2Cache 为 true 时
      # Operator 注入自己的值；在此声明会产生重复 env 条目。
      # 它由第 4 阶段补丁在 Deployment 渲染后替换为 Curvine fs:// URL。
      - name: LMCACHE_REMOTE_SERDE
        value: "naive"   # cachegen serde 在 fs 连接器下有 zip bug
      - name: PYTHONHASHSEED
        value: "0"   # 必需：跨 Pod 一致的缓存键

其中两个环境变量值得说明，因为它们看起来都很随意，但都不是：

  • LMCACHE_REMOTE_SERDE=naive —— cachegen 序列化器在 LMCache 的文件系统连接器下有一个 zip 序列化 bug。naive 序列化器是稳定选择。
  • PYTHONHASHSEED=0 —— LMCache 从 Python 哈希派生缓存键。不固定种子，每个 Pod 对同一 prompt 算出不同键，跨 Pod 共享会静默地不命中。

应用并等待两个 Pod 变为 Ready（每个 Pod 运行三个容器：vLLM、reverse-proxy、otel-collector）：

kubectl apply -f deploy-qwen-kvcache.yaml
kubectl get pods -l app=qwen2-7b-instruct-kvcache -w   # 等待：2 个 Pod，3/3 Running

给 Deployment 打补丁以挂载 Curvine PVC​

Operator 渲染出的 Deployment 需要两处 CRD 无法表达的调整：把 Curvine PVC 挂载进 vLLM 容器，以及把 L2 重新指向 FUSE 挂载。当 enableL2Cache: true 时，Operator 注入 LMCACHE_REMOTE_URL=sagemaker-hyperpod://$(NODE_IP):9200（其节点本地后端），而由于 l2CacheBackend 只接受 redis 或 tieredstorage，没有 CRD 字段能把 L2 指向 Curvine 路径。因此我们直接给渲染出的 Deployment 打补丁。

有一个复杂点：Operator 运行协调循环，对运行中 Deployment 应用的补丁会在下次重新渲染时被覆盖。因此可靠顺序是：暂停 Operator、把 Deployment 缩到零、用单条命令应用所有补丁、扩回，并仅在 Pod Ready 后才恢复 Operator。缩到零还规避了一个滚动更新死锁：当副本数等于可用 GPU 数（两个副本、两个单 GPU 节点）时，默认 maxSurge 试图在释放旧 Pod 前启动新 Pod，新 Pod 会因永远等不到 GPU 而卡在 Pending。

先暂停 Operator 并排空 Deployment：

DEPLOY_NAME="qwen2-7b-instruct-kvcache"

# 1. 暂停 Operator，使其协调循环无法覆盖补丁
kubectl scale deployment hyperpod-inference-controller-manager \
  -n hyperpod-inference-system --replicas=0

# 2. 把模型 Deployment 缩到 0（释放 GPU；规避 maxSurge 死锁）
kubectl scale deployment $DEPLOY_NAME --replicas=0

接着，找到 Operator 把 LMCACHE_REMOTE_URL 放在容器 env 数组的哪个位置。不要硬编码索引，它在不同 Operator 版本间会变：

# 3. 列出 env 变量及其索引；记下 LMCACHE_REMOTE_URL 的索引
kubectl get deployment $DEPLOY_NAME \
  -o jsonpath='{.spec.template.spec.containers[0].env}' | \
  python3 -c "import json,sys; [print(f'{i}: {e[\"name\"]}') for i,e in enumerate(json.load(sys.stdin))]"

现在用单条命令应用全部三个补丁——URL 替换、Curvine 卷及其挂载。把 N 替换为上一步找到的索引：

# 4. 一次性应用所有补丁
kubectl patch deployment $DEPLOY_NAME --type='json' -p='[
  {"op": "replace", "path": "/spec/template/spec/containers/0/env/N/value",
   "value": "fs://localhost:0/mnt/curvine/l2cache/"},
  {"op": "add", "path": "/spec/template/spec/volumes/-", "value":
   {"name": "curvine-cache", "persistentVolumeClaim": {"claimName": "curvine-pvc"}}},
  {"op": "add", "path": "/spec/template/spec/containers/0/volumeMounts/-", "value":
   {"name": "curvine-cache", "mountPath": "/mnt/curvine/l2cache"}}
]'

关于 URL 格式：localhost:0 是占位符。LMCache 的 parse_remote_url 即便对文件系统连接器也要求非空 host 和 port。fs:// 连接器忽略它们，只用路径部分（/mnt/curvine/l2cache/），即 Curvine PVC 的挂载点。

在扩回之前验证补丁已落地。你想要恰好一个 LMCACHE_REMOTE_URL、值为 fs://，外加卷和挂载：

# 5. 验证：卷存在，恰好一个值为 fs:// 的 LMCACHE_REMOTE_URL
kubectl get deployment $DEPLOY_NAME \
  -o jsonpath='{.spec.template.spec.volumes[?(@.name=="curvine-cache")]}{"\n"}'

kubectl get deployment $DEPLOY_NAME \
  -o jsonpath='{.spec.template.spec.containers[0].env}' | \
  python3 -m json.tool | grep -A1 LMCACHE_REMOTE_URL

最后把 Pod 扩回，并仅在它们 Ready 后才恢复 Operator。更早恢复会触发立即协调，重新渲染 Deployment 并丢弃补丁：

# 6. 扩回并等待 2 个 Pod 3/3 Running
kubectl scale deployment $DEPLOY_NAME --replicas=2
kubectl get pods -l app=$DEPLOY_NAME -w

# 7. 仅在 Pod Ready 后恢复 Operator
kubectl scale deployment hyperpod-inference-controller-manager \
  -n hyperpod-inference-system --replicas=1

只要 Operator 没有理由重新渲染 Deployment，补丁就持续有效。编辑 CRD、升级 Operator 或删除 Deployment 都会触发重新渲染并丢弃补丁，之后需重跑本节。对于长期生产使用，请用 MutatingWebhook 或 Kyverno ClusterPolicy 替代手动补丁，在每次渲染时自动注入 Curvine 卷、挂载和 URL，使 Operator 可自由协调。

第 5 阶段：验证 L2 写入、命中与跨 Pod 共享​

短 prompt 不会触发 L2 写入：LMCache 仅在 prompt 跨过 256-token 块大小时才存储一个块。下面的测试使用一份真实长文档（Project Gutenberg 的《爱丽丝梦游仙境》），并把字节完全相同的请求发到两个不同节点上的两个不同 Pod：第一个 Pod 计算 prefill 并写入 Curvine，第二个 Pod 通过共享 FUSE 挂载读回同一条目。我们调用每个 Pod 自己的 localhost:8000 以绕过路由器，从而控制哪个副本写、哪个副本读。

识别两个 Pod 并确认共享 FUSE 挂载：

DEPLOY_NAME="qwen2-7b-instruct-kvcache"

PODS=($(kubectl get pods -l app=$DEPLOY_NAME --field-selector=status.phase=Running \
  -o jsonpath='{.items[*].metadata.name}'))

POD1=${PODS[0]}; POD2=${PODS[1]}

kubectl exec $POD1 -c $DEPLOY_NAME -- df -h /mnt/curvine/l2cache   # 期望是一个 curvine 文件系统

用该书前 8 KB 构造一个确定性 payload（约 1,900 token），并对两个请求复用同一文件以保证缓存键一致：

curl -s -L https://www.gutenberg.org/files/11/11-0.txt -o /tmp/alice.txt

python3 - <<'PY' > /tmp/payload.json
import json
text = " ".join(open("/tmp/alice.txt", encoding="utf-8").read().split())[:8000]
print(json.dumps({"model":"/opt/ml/model",
    "messages":[{"role":"system","content":"Reference text:\n"+text},
                {"role":"user","content":"In one sentence, what is this text about?"}],
    "max_tokens":50, "temperature":0}))
PY

先发给 POD1（冷启动、写入 L2），再发给 POD2（跨节点读取同一条目），并检查各自的 LMCache 日志：

cat /tmp/payload.json | kubectl exec -i $POD1 -c $DEPLOY_NAME -- \
  curl -s http://localhost:8000/v1/chat/completions -H "Content-Type: application/json" -d @-

cat /tmp/payload.json | kubectl exec -i $POD2 -c $DEPLOY_NAME -- \
  curl -s http://localhost:8000/v1/chat/completions -H "Content-Type: application/json" -d @-

kubectl logs $POD1 -c $DEPLOY_NAME | grep -E "Stored|hit tokens"
kubectl logs $POD2 -c $DEPLOY_NAME | grep -E "Retrieved|hit tokens"

观测结果（两个副本位于两个独立 G6e 节点）：

# POD1（节点 A）—— 冷启动：0 命中，计算 prefill，把全部 1,925 token 写入 Curvine
LMCache INFO: Reqid: ..., Total tokens 1925, LMCache hit tokens: 0, need to load: 0
LMCache INFO: Stored 1925 out of total 1925 tokens. size: 0.1028 GB, cost 10.71 ms, throughput: 9.60 GB/s

# POD2（节点 B）—— 通过 Curvine 读取同一条目：100% 跨 Pod 命中，无 prefill
LMCache INFO: Reqid: ..., Total tokens 1925, LMCache hit tokens: 1925, need to load: 1924
LMCache INFO: Retrieved 1925 out of 1925 required tokens. cost 55.75 ms, throughput: 1.84 GB/s

POD2 上 1,925/1,925 的命中意味着对一个 POD2 从未 prefill 过的请求实现了 100% 跨 Pod 缓存命中。这就是共享 L2 生效的证明。确认两个 Pod 看到相同的缓存文件（共享 ReadWriteMany 挂载）：

kubectl exec $POD1 -c $DEPLOY_NAME -- ls /mnt/curvine/l2cache/
kubectl exec $POD2 -c $DEPLOY_NAME -- ls /mnt/curvine/l2cache/
# 相同的 vllm@...bfloat16.data 文件

本次部署实测：跨 Pod 命中率 100%（1,925 / 1,925 token），同节点 L2 写入约 9.6 GB/s，跨节点 L2 读取约 1.8 GB/s，跨节点加载延迟约 56 ms（1,925 token）。若无共享 L2，POD2 的请求将是一次完整冷 prefill。

基准测试​

为量化共享 L2 层的收益，我们针对上述架构跑了两个互补基准。两者均使用 Qwen2-7B-Instruct（fp16，张量并行 1），由两个位于独立 GPU 节点上的 vLLM 副本提供服务，Curvine Worker 与之同节点（要求反亲和性），LMCache 默认 256-token 块大小。两个测试都绕过路由器直接寻址每个 Pod，以便控制哪个副本写缓存、哪个读缓存。请求一发到 Pod A：冷启动做完整 prefill，然后异步写入 Curvine。字节相同的请求随后发到另一节点上的 Pod B，它没有本地缓存，必须从共享 L2 挂载加载全部内容。生成上限为 5 个 token、temperature=0，因此测得的延迟由 prefill 主导，而 prefill 正是 L2 缓存加速的部分。第一个基准在 500–3,000 token 之间扫描单次 prompt，找出 L2 复用划算的区间（两台 ml.g5.4xlarge 节点，A10G 24 GB）。第二个基准重放一段累积历史的四轮对话，530–2,114 prompt token，以建模多轮对话（一台 ml.g6e.4xlarge 和一台 ml.g6.16xlarge 节点）。

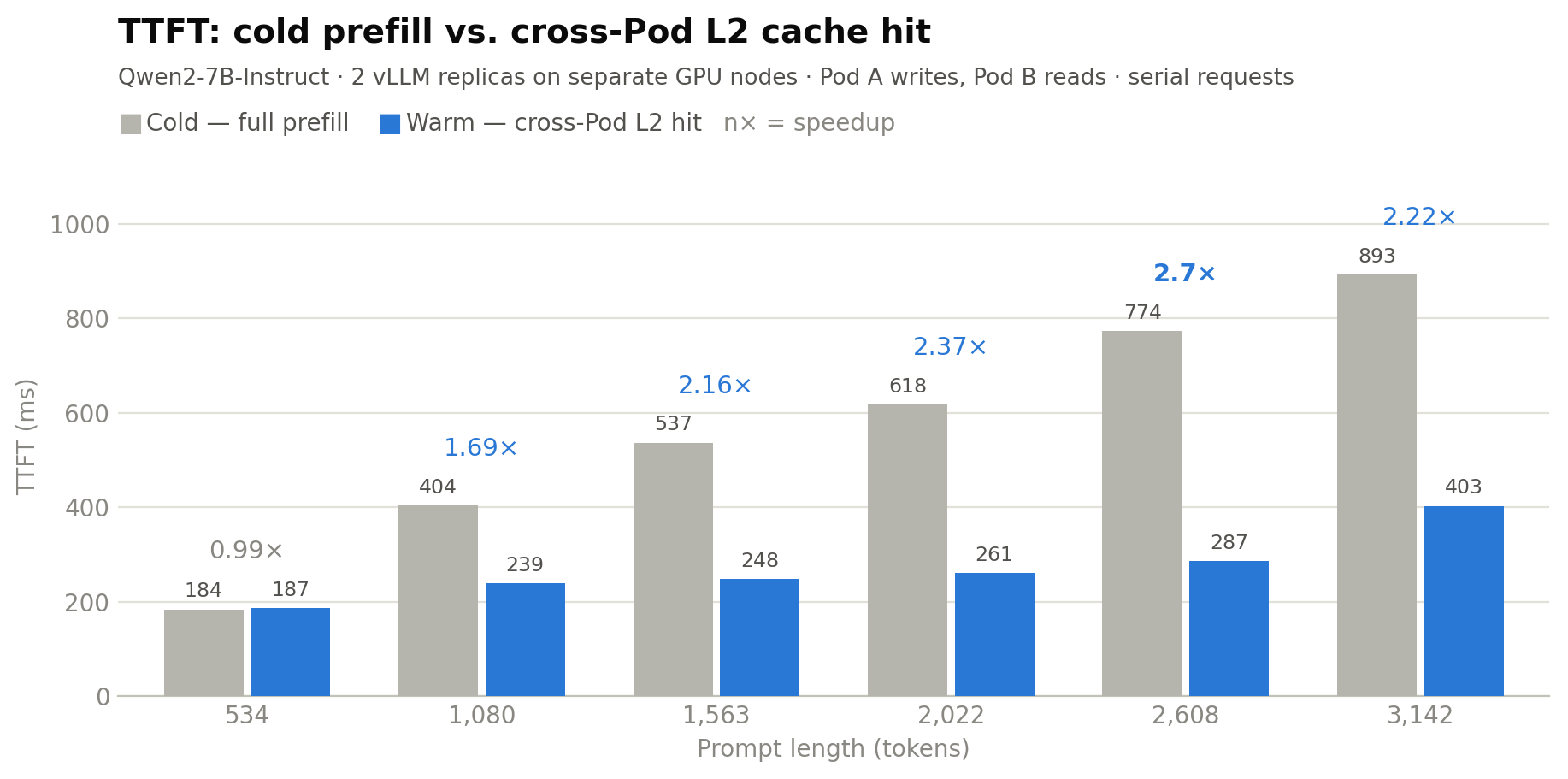

跨 Pod L2 复用带来了最高 2.7 倍的 TTFT 提升，并存在一个最优区间。对于 1,000 token 及以上的 prompt，Pod B 命中了 Pod A 写入的全部 token 并完全跳过 prefill：加速比从 1,000 token 的 1.7× 增长到 2,500 token 的 2.7×，此时一个 774 ms 的冷请求在 287 ms 内完成。低于约 1,000 token 时，L2 往返成本与直接重算 prefill 相当（500 token 时 0.99×），对于短 prompt，GPU 和 CPU 层（L0/L1）才是应命中的位置，这正是 prefix-aware 路由所鼓励的。超过 3,000 token 后相对加速比回落（2.2×），因为跨节点读取时间增长，但绝对节省仍在上升——3,000 token 时每请求节省 490 ms，是本次扫描中最大的。图 3 对每个 prompt 长度绘制了冷 prefill TTFT 与跨 Pod L2 命中 TTFT。冷柱随 prompt 大小增长，而 L2 命中柱几乎持平，二者之间不断拉大的差距就是跨 Pod 复用所节省的时间。

图 3：跨 Pod L2 复用带来的 TTFT 加速

图 3：跨 Pod L2 复用带来的 TTFT 加速与 prompt 长度对比（单次，Pod A 写 / Pod B 读，ml.g5.4xlarge）

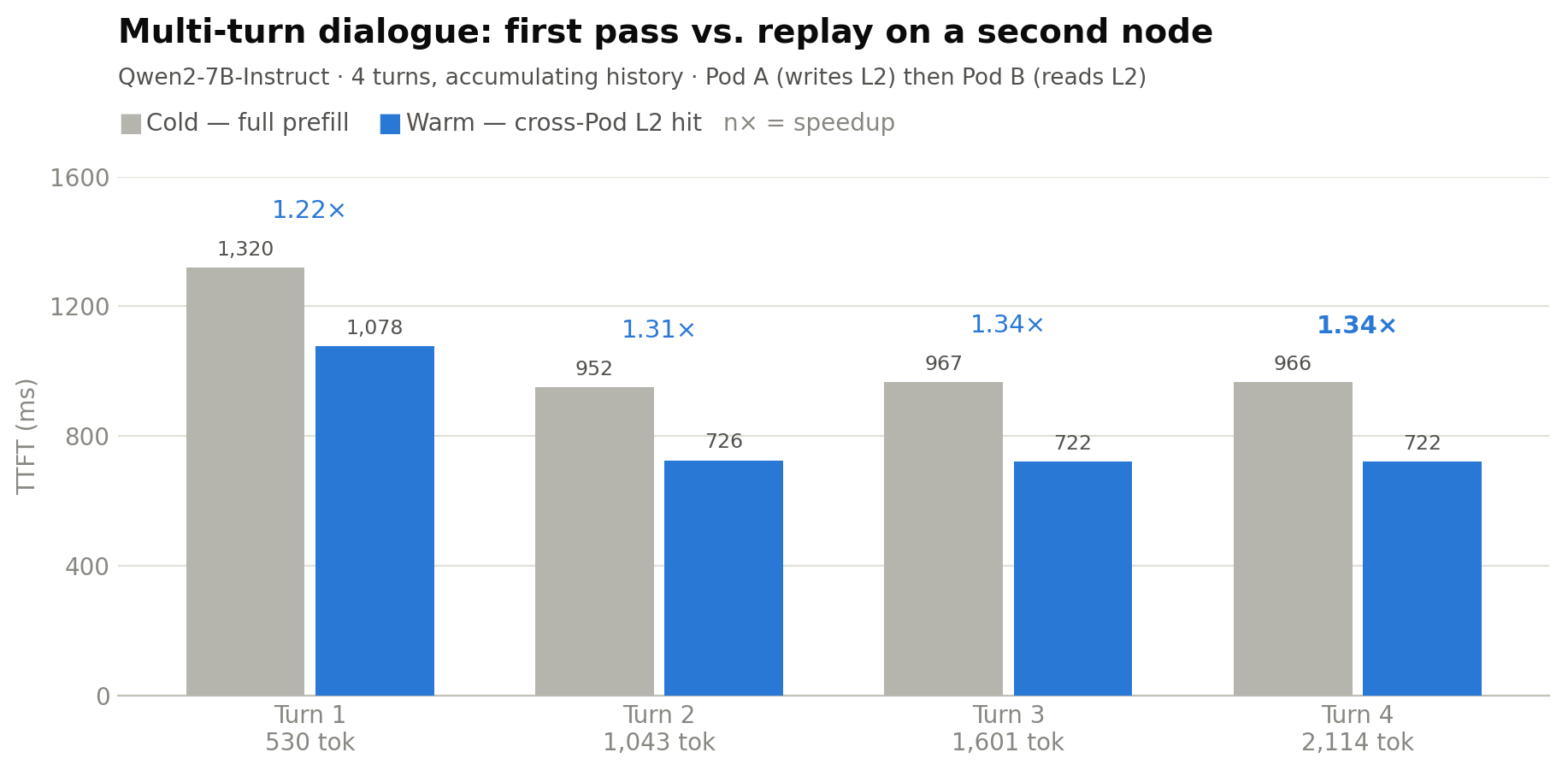

多轮基准在对话形态下呈现相同效果。四轮累积对话历史发给 Pod A（写入 2,048 token KV 缓存、109 MB 到 Curvine，聚合 7.8 GB/s，本地 NVMe 路径每轮绕行 3–4 ms），随后对 Pod B 重放。每轮在 L2 100% 命中，把总对话延迟从 4.21 s 降到 3.25 s（1.30×），每轮加速比随历史累积而增长，从 530 token 的 1.22× 到 2,114 token 的 1.34×。这里加速比较小，因为这些 GPU（L40S/L4）prefill 更快——当 prefill 本身便宜时，缓存命中节省得也少。在更小的加速卡上，预期会落在区间的高端。图 4 展示了四轮对话的相同对比，首轮对次节点重放，每对上方标注每轮加速比。

图 4：多轮对话

图 4：多轮对话，首轮对次节点重放对比（Pod A 写 / Pod B 读，ml.g6e.4xlarge / ml.g6.16xlarge）

从数字中得出两条实用结论。第一，写入成本很低：它们以接近磁盘速度落在节点本地 NVMe Worker 上。读取才是需要管理的成本——它们跨越 Pod 网络，这正是 prefix-aware 路由重要的原因：路由器每把一个请求落到已持有缓存的副本上，就把一次约 60–200 ms 的 L2 读取变成亚毫秒级的 L0 命中。第二，经济效益随上下文长度提升，直到网络的舒适区（此处约 2,500 token），而以低于约 1,000 token prompt 为主的工作负载应依赖 L0/L1 而非 L2。

与任何基准一样，这些数字与环境相关：加速比取决于 GPU 代际（更快 prefill 会缩小差距）、跨节点网络带宽，以及工作负载的 prompt 重叠比。两个测试都测量串行单请求以隔离缓存路径。并发负载行为还会额外受益于路由器的命中率优化，且与工作负载相关。

方案收益​

上线后，在多个维度观察到可量化的收益。

在小实例上为大型模型启用 KV 缓存：NVMe 作为安全网​

ml.g6e.4xlarge（每块 GPU 48 GB）这类高性价比实例足以承载 Qwen2-7B、Llama-3-8B 等长尾模型，同时在长 prompt（数千 token）上保持高 KV 缓存命中率。KV 缓存不再受限于 GPU 内存：最热数据驻留 GPU，温数据驻留主机 CPU 内存，冷数据卸载到汇聚的节点本地 NVMe，L2 容量随节点数线性扩展到数百 GB（每 Worker 100 Gi NVMe × N 节点）。因此，此前需要 ml.g6e.12xlarge 或 ml.p5.24xlarge 的多租户长 prompt 工作负载可以下沉到更小实例，降低每端点成本。实际节省取决于模型和流量特征。

统一 FUSE 挂载实现跨 Pod L2 缓存共享​

这是本方案相对于普通 LMCache + 节点本地磁盘方案的主要差异点。当请求路由到一个未计算 prefill 的 Pod 时，L0 和 L1 都未命中，但该 Pod 会读取另一个副本写入共享 L2 挂载的 KV 缓存并完全跳过 prefill，从而 TTFT 大幅下降。

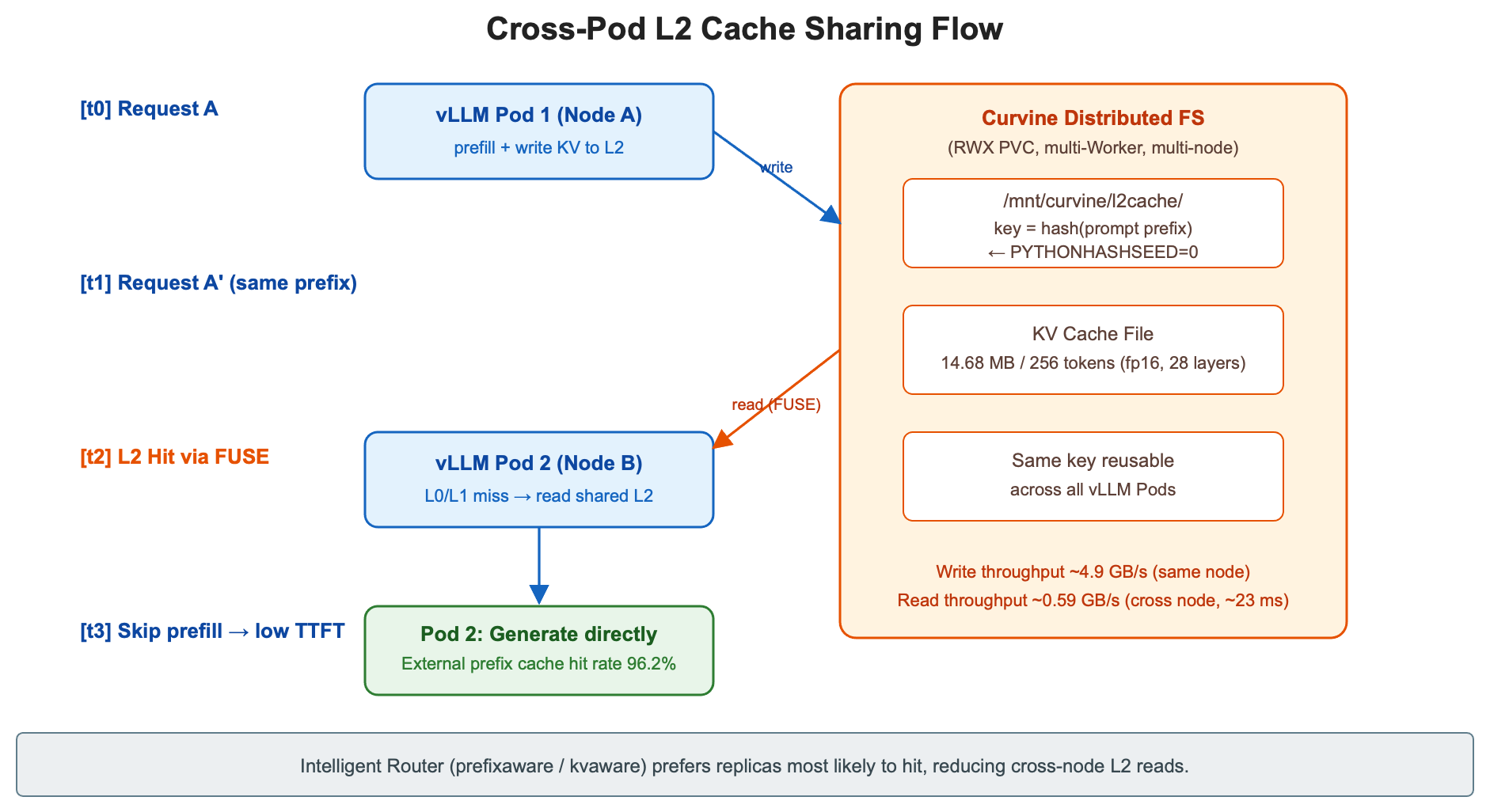

图 5 追踪了这条路径：Pod 1 计算 prefill 并把 KV 缓存写入共享 Curvine 挂载。一个后续带相同前缀的请求路由到 Pod 2，它 L0 和 L1 未命中，经 FUSE 从 Curvine 读取缓存并跳过 prefill。

图 5：跨 Pod L2 缓存共享流程

图 5：跨 Pod L2 缓存共享流程

对比意义很直接：没有共享 L2 时，Pod1 和 Pod2 的缓存互不可见，路由到 Pod2 等同于未命中并触发完整 prefill。有了共享 L2，Pod1 写入的缓存可被 Pod2 直接复用，聚合命中率随副本数增长而提升。结合 Inference Operator 内置的 prefixaware / kvaware 路由，相同前缀的请求被优先分发到命中概率最高的副本，进一步降低跨节点 L2 读取频率。

延迟随层级深度增长：GPU（L0）命中亚毫秒级，CPU（L1）低毫秒级，跨 Pod L2 数十毫秒级，但每一层都远比重跑完整 prefill 便宜。实测数字见"基准测试"一节。

运维与成本​

SageMaker HyperPod 的全托管特性会自动在每个节点部署 ai-toolkit DaemonSet，新节点自上线，内存管理细节无需运维关注。借助 Curvine，你从使用 hostPath + NVMe 实例存储的 Worker 获得弹性扩缩，零额外存储成本（NVMe 已随实例包含），而 Master 组件仅使用一个小的 EBS 卷（10–50 Gi）存放元数据。Inference Operator 接管 vLLM Pod 生命周期、智能路由、Cert Manager 和指标，因此业务团队只需维护一个 CRD。

清理​

为避免持续计费，按实现的相反顺序拆除测试环境：

  • 删除推理端点以停止 GPU 消耗：kubectl delete inferenceendpointconfig ${ENDPOINT_NAME} -n ${NAMESPACE}。Inference Operator 会自动移除渲染出的 Deployment、Service、路由器配置和 ALB 目标组。
  • 卸载 Curvine 及其 CSI：helm uninstall curvine -n curvine && helm uninstall curvine-csi -n curvine，然后 kubectl delete pvc -n curvine --all 和 kubectl delete ns curvine。确认 Curvine Master 组件的底层 EBS 卷已释放（ebs-sc 的回收策略决定卷是被删除还是保留）。用作 L2 存储的节点本地 NVMe 是临时的，会自动释放。
  • 若集群不再用于分层 KV 缓存测试，移除 Inference Operator 插件（aws eks delete-addon --addon-name amazon-sagemaker-hyperpod-inference）并在 HyperPod 集群上禁用分层存储：aws sagemaker update-cluster --cluster-name hyperpod-cluster-eks --tiered-storage-config Mode=Disable --node-recovery Automatic。此处同样需要 --node-recovery 标志，与第 1 阶段相同。
  • 最后，删除测试期间创建的任何 S3 对象（模型权重、导出的 TLS 证书）和 Amazon CloudWatch 日志组（若未来运行不再需要）。把 GPU 实例组缩到零，或若集群仅为本次评估而创建则直接删除 HyperPod 集群，可停止最大的成本来源。

结论​

在高效实例上部署大语言模型不必牺牲延迟。本文所述的分层 KV 缓存架构——结合 vLLM 的 GPU 前缀缓存、LMCache 的 CPU 卸载层和 Curvine 的分布式 NVMe 池，全部由 HyperPod Inference Operator 编排——表明你可以在 ml.g6e.4xlarge 实例上运行一组模型副本，同时保持 100% 的跨 Pod 缓存命中率和数十毫秒级的跨节点检索延迟。

这套架构适合高 prompt 重叠度的工作负载：复用检索上下文的 RAG 流水线、会话历史累积的多轮对话，以及共享系统 prompt 模板的多租户部署。如果你的流量符合这些特征，且希望在更小实例上获得更低 TTFT，值得评估。同一 L2 层还支撑 HyperPod Inference Operator 中的 prefill/decode 分离（PD）服务，它在 prefill 和 decode 池之间通过同一 LMCache 栈路由 KV 交换，因此 Curvine 可通过标准的 LMCACHE_REMOTE_URL 覆盖扩展到大型多节点模型，受"基准测试"中所示跨节点延迟约束。

开始上手：

  • 在服务详情页了解更多 Amazon SageMaker HyperPod 信息。
  • 使用 HyperPod 模型部署文档在你的 HyperPod 集群上激活托管分层 KV 缓存。
  • 参阅"托管分层 KV 缓存与智能路由"博客文章，了解详细基准测试结果和路由策略指导。
  • 使用 Curvine Helm chart 部署 Curvine 分布式文件系统。
  • 探索 vLLM 和 LMCache，了解缓存连接器配置和驱逐策略细节。
  • 关于集群搭建和 Inference Operator 安装，请参阅 HyperPod 设置指南。

本文转载自 AWS 机器学习博客，原文内容保持不变。
